Architecture Indihome

Pembangunan hubungan’ layanan IndiHome.

Arsitektur Umum IndiHome

Antara OLT dan ONT secara fisik, hanya satu jaringan akses.[dijelaskan detail dalam materi

OSP], secara logic dapat dibagi menjadi beberapa kanal.

Pada contoh (gambar), terdapat 3 kanal  logic, yang

masing-masing digunakan untuk melewatkan :

      1. Layanan broadband internet

       2. Layanan IPTV

       3. Layanan Telepon

ONT yang telah terhubung ke OLT, harus di-otentikasi diOLT (register Serial Number)

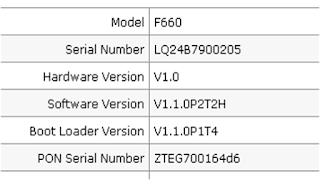

PON Serial Number dapat dilihat melalui menu atau

biasanya ditempel pada ONT.

Internet Broadband

ONT dapat berfungsi sebagai

   1. Bridge

   2. Router.

Konfigurasi ONT, dilakukan melalui NMS, OLT atau ONT

(tergantung pada jenis dan merk).

1.  INTERNET

     a. ONT sebagai Router

Konfigurasi yang dilakukan di ONT : Koneksi Internet yang meliputi : PPPoE,

VLAN, username dan password. Konfigurasi ini juga bisa dilakukan melalui OLT

atau NMS.

IP Address Gateway (kearah user) : 192.168.1.1

IP Address yang diperoleh dari DHCP BRAS : 180.245.222.188.

Untuk mentranslasikan dari IP address 192.168.1.1 (LAN) menuju

IP  180.245.222.188 (WAN), ONT mempunyai fungsi NAT (Network Address

Translation)

b. ONT sebagai Bridge

Konfigurasi yang dilakukan melalui OLT atau NMS

2. USEETV

    ONT sebagai Bridge

- Untuk layanan IPTV (UseeTV Cable), ONT berfungsi sebagai bridge

 (layer 2)

- Jika tidak ada masalah dalam network (fisik maupun logic), maka

   middleware memberi IP address ke STB.

-. Username dan password IPTV dikonfigurasi di STB (Lihat di Sub Modul

   STB)

3. VOIP



    a. ONT Sebagai Gateway

Pada Layanan VoIP, ONT mempunyai fungsi mentranslasikan data

dari format IP menuju digital dan dari digital ke analog serta sebaliknya.

Pelanggan menggunakan terminal telepon analog.

b. Signalling dan Media

Untuk layanan VoiP, ONT dicontrol oleh IMS (IP Multimedia Sub

Sistem) menggunakan protocol SIP (Session Initiation Protocol).

IMS sebagai Proxy Server.

Konfigurasi ini dilakukan di ONT, OLT atau melalui NMS

(tergantung pada vendor)

Semoga Bermanfaat

mohon masukkan

Sumber : PT.TELKOM INDONESIA.Tbk
